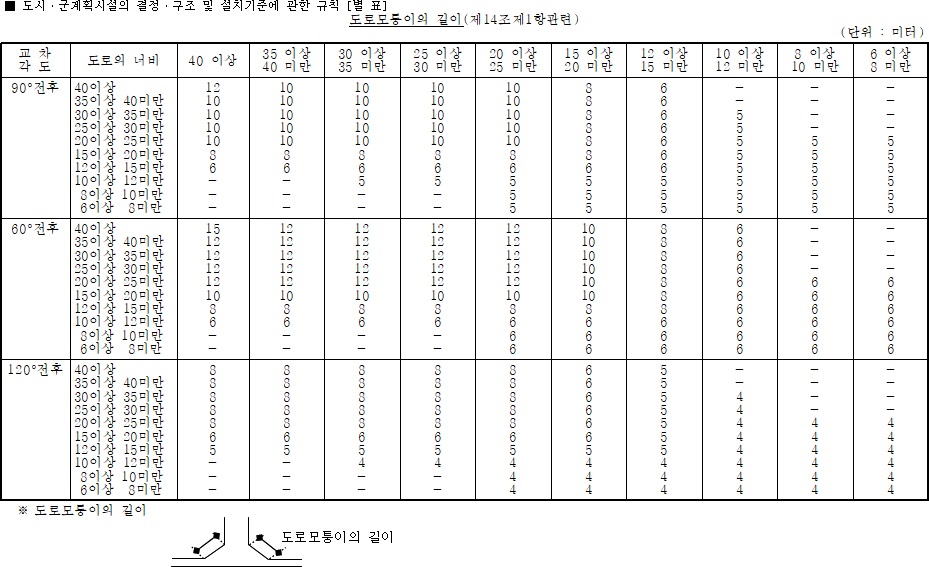

도시군계획시설의 결정구조 및 설치기준에 관한 규칙에 따르면
도로모퉁이의 길이를 규정하고 있습니다.
예를들어 폭 20m, 20m 도로의 도로모퉁이는 10m입니다.
chamferd 리습을 쓰면 모퉁이 길이를 입력하기 때문에 작업이 좀 더 수월해집니다.
단축키 chd
First select object : 첫번째 선 선택
Second select object : 두번째 선 선택
Length of new line : 도로모퉁이 길이 입력
끝.
